MESACON iTiM – Dickenmesstechnik in Perfektion

MESACON bietet modernste Dickenmessgeräte, die Ihre Produktionsprozesse optimieren, sowie Kosten und Aufwand in der Produktion reduzieren.

Entdecken Sie präzise Messtechnik & nachhaltige Prozessoptimierung.

Unsere innovativen Dickenmesslösungen bieten exakte Messwerte, nahtlose Integration und deutlich reduzierte Materialverluste.

Hochgenaue, vollautomatische Online-Dickenmessungen erfordern ein hohes Maß an technologischer Kompetenz, die sich auf ein breites Anwendungsspektrum bezieht. Erst aus dem genauen Verständnis der spezifischen Applikation und der Berücksichtigung der Genauigkeitsanforderung ergibt sich die maßgeschneiderte Lösung für den individuellen Anwendungsfall. Lasermesssysteme beispielsweise sind einfach einsetzbar und vergleichsweise kostengünstig, unterliegen aber physikalischen Limitierungen in der absoluten Messgenauigkeit.

Hochpräzise Dickenmessung

Unsere Sensoren gewährleisten genaue Dickenkontrolle, die Produktionsqualität steigert und Ausschuss minimiert.

Individuelle Sondermaschinen

Wir entwickeln maßgeschneiderte Maschinen, die perfekt in Ihre Fertigungslinien integriert werden und Effizienz erhöhen.

Modernste Sensortechnologie

Unsere Lösungen nutzen Röntgen-, Isotopen- und Lasersensoren für zuverlässige und schnelle Messungen im laufenden Betrieb.

Drei Messprinzipien für eine Vielfalt von Produktionsszenarien

Das laserbasierte Dickenmesssystem MESACON iTiM laser steht für eine Vielzahl an Einsatzmöglichkeiten. Im Fokus der Entwicklung des Systems stand, wie bei allen anderen Lösungen auch, die berührungslose Dickenmessung und die Erhebung der gewünschten Produktionsdaten zur Digitalisierung und Steuerung der Prozessabläufe.

Zur Messung sind zwei Laserabstandssensoren auf den gegenüberliegenden Seiten des Bandes angeordnet. Ein Sensor ist oberhalb, ein weiterer Sensor unterhalb des Messguts montiert. Die Dicke wird aus dem Abstand beider Messköpfe zueinander und der Differenz der gemessenen Einzelabstände zum Messgut bestimmt.

Zur Kompensation von z. B. Temperatureinflüssen auf die Sensorgeometrie verfügt das Messsystem über ein integriertes Kalibriermuster.

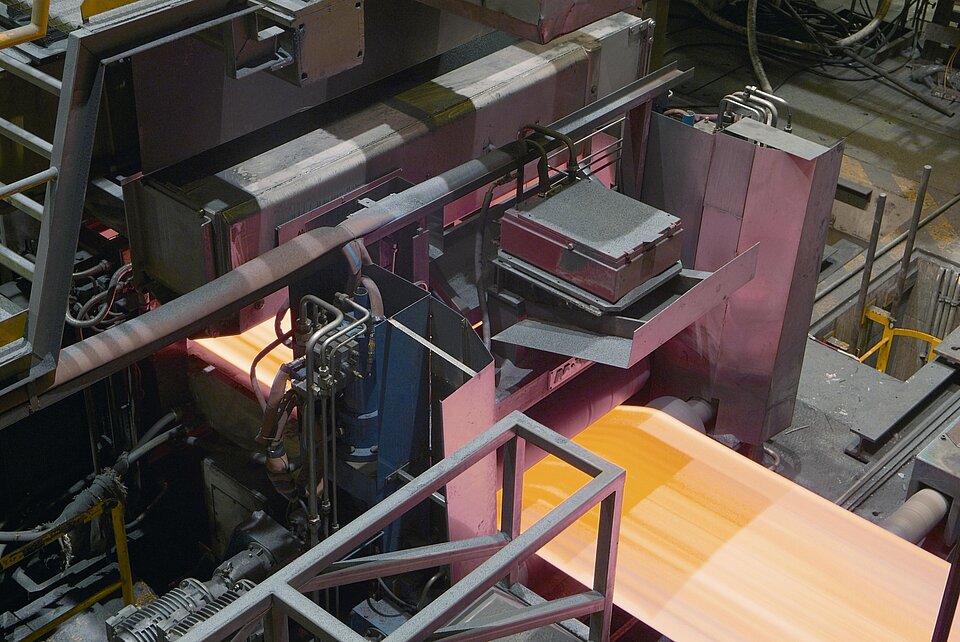

Höchste Messgenauigkeit und Verlässlichkeit ermöglicht das Röntgendurchstrahlungsmessverfahren. Bei der Anwendung dieses Verfahrens sind Röntgenquelle und Detektor auf gegenüberliegenden Seiten des Messgutes angeordnet. Der nicht absorbierte Teil der Röntgenstrahlung liefert die Basis für eine präzise Dickenmessung, wobei materialbedingte Einflüsse durch die Software kompensiert werden. Mit sehr hohen Messgenauigkeiten in Verbindung mit einer schnellen Messwertausgabe und kurzen Integrationszeiten, wird die Dickenmessung wirtschaftlich effizient. Außerdem liefert das Messsystem die erforderliche Führungsgröße für alle walzenden Anwendungen in der für die Automatisierung erforderlichen Geschwindigkeit.

Das Messsystem MESACON iTiM xray wurde so entwickelt, dass auch im Einsatz unter schwierigsten Bedingungen im Warm- und Kaltwalzbereich der Schutz des gesamten Systems gewährleistet ist. Es ist beständig und unempfindlich gegenüber rauen Umgebungsbedingungen.

Das Isotopendurchstrahlungsverfahren mit MESACON iTiM iso ist das Dritte in der Reihe der MESACON-Messverfahren. Hier liegen Isotopenquelle und Detektor auf gegenüberliegenden Seiten des Messgutes. Das Isotop emittiert eine konstante Gamma oder Betastrahlung, die aufgrund des eingebauten Kollimators auf eine definierten Form begrenzt wird. Der Strahlungsanteil, der nicht im Messgut absorbiert oder gestreut wird, tritt durch das vorgesehene Eintrittsfenster in den Detektor. Durch die Ionisierung des Gases in der Ionisationskammer werden Elektronen erzeugt, die mittels angelegter Hochspannung abgeführt und als Messsignal verarbeitet werden. Nach Verstärkung des Messsignals wird, unter Beachtung der Kalibrierkurve, der korrekte Messwert berechnet. Dabei werden die für die Legierungskompensation notwendigen Korrekturen berücksichtigt.

Dickenmessgeräte nahtlos in Ihre Produktion integrieren

Unsere Expertise im Sondermaschinenbau garantiert innovative Lösungen und höchste Kundenzufriedenheit.

Entwicklung präziser Dickenmessgeräte

Unsere Geräte sind speziell auf Ihre Industrieanforderungen abgestimmt und liefern verlässliche Ergebnisse.

Integration modernster Sensortechnologie

Wir bieten individuell angepasste Sensorlösungen für maximale Produktionsqualität.

Softwarelösungen und Schnittstellen

Unsere Software verbessert Effizienz und Materialeinsatz in Ihrer Fertigung und kann an viele SPS-Umgebungen nahtlos eingebunden werden.

Kompetenter Kundenservice und Support

Wir stehen Ihnen mit umfassendem Service remote und vor Ort für langfristige Zufriedenheit zur Seite.

Kundennutzen und Alleinstellungsmerkmale

hochgenau
Dickenmessung mittels Laser-, Röntgen- und Isotopentechnologie bis zu einer Messgenauigkeit von ± 0,1 %

effektiv
Abtastzeiten von bis zu 0,2 ms

Plug-and-Play
effektive Modernisierung bestehender Anlagen in nur wenigen Stunden

zukunftsfähig und digital
durch den modularen Aufbau der Soft- und Hardware-Komponenten sowie durch ein variables Schnittstellenkonzept

vielfältig nutzbar
Warmwalzen, Kaltwalzen, Folienanwendungen, Schneiden, Spalten, Beschichten

flexibles MESACON-Software-Konzept
Anbindung an Kunden-Datenbank-Server, diverse Schnittstellen, SAP-Anbindung, Ethernet TCP/IP

Lösungen für komplexe Messaufgaben mit MESACON iTim

Systeme zur Mittenmessung und traversierenden Profilmessung, an Vorgerüst oder Fertigstraße sowie an Grobblechen oder Bandmaterial

  • Dickenmessgeräte zur Mitten- und Profilmessung im Kaltwalzwerk
  • Geschwindigkeitsmessung zur Masseflussregelung– Im Kaltwalzwerk an Tandem- und Reversiergerüsten als Stellgröße für die Regelungen
  • In Beiz-, Inspektions- und Teilanlagen zur Prüfung der Vorgabewerte
  • Kontrolle der eingehenden Materialdicke
  • Präzise Banddickenmessung auch für Scheren und Spaltanlagen
  • Bereitstellung von Dickendaten für Endkunden oder nachgelagerte Prozesse
  • Erhöhte Materialausbeute
  • Kombinierte Visualisierung z. B. für Dicke und Breite
  • Coil- und plattenbezogene Bereitstellung von Dickendaten
  • Kontrolle der eingehenden Materialdicke
  • Präzise Banddickenmessung auch für Scheren und Laserschneidanlagen
  • Platinen bezogene Bereitstellung von Dickendaten
  • Reduktion von Ausschuss im weiteren Fertigungsprozess

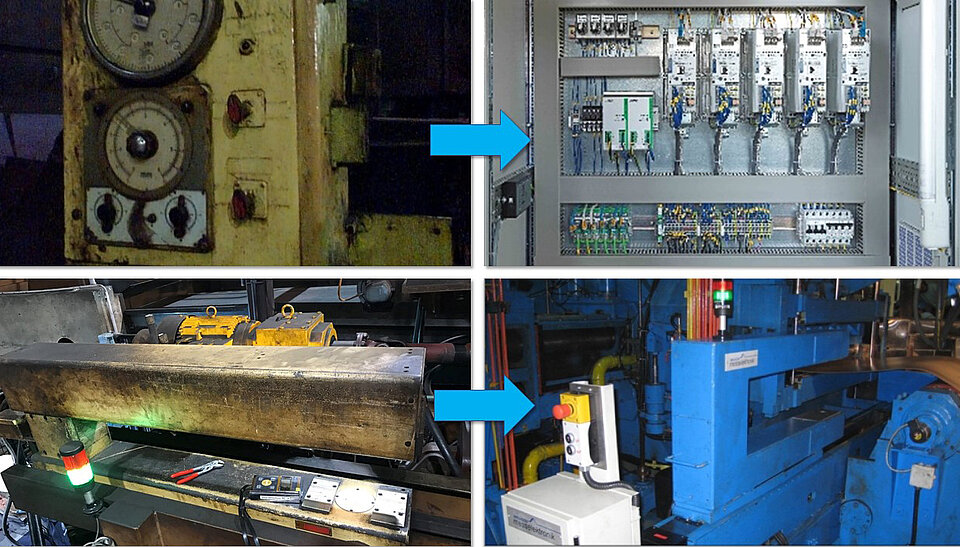

Modernisierung existierender Dickenmesssysteme durch

  • Austausch mit Lasersystemen
  • Ausstattung vorhandener Röntgensysteme mit neuen Generatoren und Software
  • Teilweise Wiederverwendung von Isotopenlösungen

Präzision, die sich auszahlt. Steigern Sie Ihre Effizienz mit MESACON iTiM.

Reduzieren Sie Materialkosten und Produktionsaufwand auf ein Minimum. Mit der Dickenmesstechnologie MESACON iTiM optimieren Sie Ihre Fertigung und sichern sich entscheidende Wettbewerbsvorteile.

Modernisierung leicht gemacht: Rüsten Sie bestehende Anlagen zukunftssicher nach. Unsere Dickenmesssysteme integrieren sich nahtlos in Ihre Produktionslinie und sorgen für sofortige Verbesserungen. Dank des cleveren Plug-and-Play-Designs ist die Installation oft einfach und ohne große Umbauten möglich – bei minimaler Stillstandzeit. Dabei prüfen wir stets die Wiederverwendbarkeit vorhandener Komponenten wie Isotopenquellen, um Ihr Budget zu schonen.

Garantierte Qualität und Leistung: Unsere intelligenten Software-Lösungen verschmelzen mit Ihrer bestehenden IT-Infrastruktur zu einer hocheffizienten Einheit. Um maximale Zuverlässigkeit zu garantieren, verlässt kein System unser Haus, ohne unseren internen Dauerprüfplatz unter realen Bedingungen bestanden zu haben.
